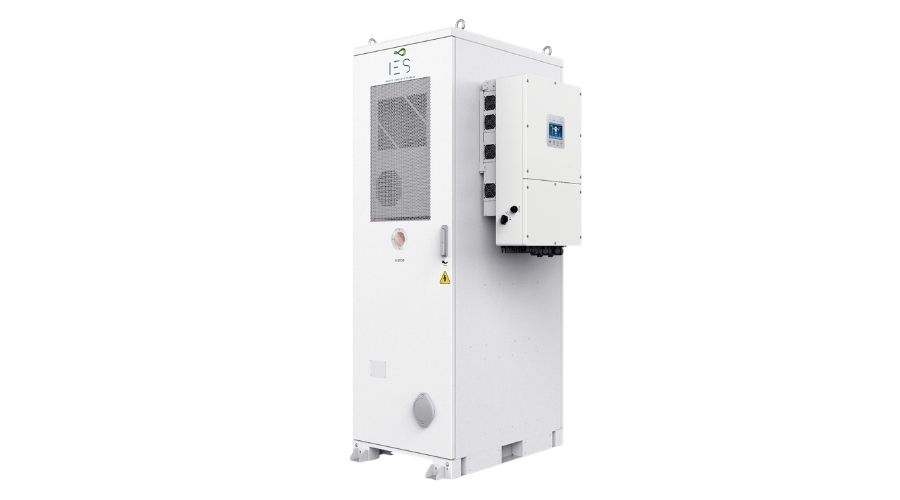

Entegre hibrit invertör ve lityum iyon batarya depolama sistemi. Güneş enerjisi üretimi ile batarya depolamayı tek platformda birleştiren, şebeke bağlantılı ve off-grid çalışma modlarını destekleyen ileri teknoloji C&I çözümü.
IES 50-61 A, tek bir kabinde hibrit invertör, LFP batarya, BMS ve EMS'i birleştirerek PV üretimi ile enerji depolamayı optimize eder. Şebeke bağlantılı veya tam off-grid modda çalışabilir.
Sistem, güneş panellerinden gelen DC enerjiyi doğrudan batarya şarjı veya AC dönüşümü için yönetir. Öğleden sonra üretilen fazla enerji depolanır, akşam ve gece bataryadan tüketim karşılanır. Şebeke kesintisinde otomatik off-grid geçişi 20ms altında gerçekleşir.
Entegrasyon Notu: PV dizisinden gelen DC kablo bağlantısı (≤1000V), üç fazlı 400V AC şebeke bağlantısı ve opsiyonel BOS bileşenleriyle anahtar teslim kurulum imkânı mevcuttur.
ENERJİ AKIŞ DİYAGRAMI
IES 50-61 A hibrit sistemi için tüm elektriksel, mekanik ve iletişim parametreleri.
| Elektrokimyasal | |
| Batarya Kimyası | LiFePO₄ (LFP) |
| Kullanılabilir Enerji Kapasitesi | 61 kWh |
| Anma Gerilimi | 409.6 V DC |
| Çalışma Gerilim Aralığı | 332 V – 460 V DC |
| Maksimum Şarj Akımı | 150 A (0.65C) |
| Maksimum Deşarj Akımı | 150 A (0.65C) |
| Deşarj Derinliği | ≤ 90% |
| Kendi Kendine Deşarj | < 3% / ay |
| Döngü Ömrü | ≥ 6.000 döngü @ 80% DoD |
| Takvim Ömrü | ≥ 15 yıl |
| PV Giriş (DC) | |
| Maks. PV Giriş Gücü | 100 kW |
| Maks. PV Açık Devre Gerilimi | 1.000 V DC |
| MPPT Aralığı | 200 V – 850 V DC |
| MPPT Kanal Sayısı | 2 × 50 kW (bağımsız) |
| MPPT Verimi | ≥ 99.9% |
| AC Çıkış | |
| Anma Güç | 50 kW |
| AC Çıkış Gerilimi | 400 V AC ± 3%, Üç Faz |
| AC Frekansı | 50 Hz ± 0.1 Hz |
| Toplam Harmonik Bozulma | < 2% (anma akımında) |
| İnvertör Tepe Verimi | ≥ 98.2% |
| Sistem Round-trip Verimi | ≥ 88% |
| Bekleme Gücü | < 50 W |
| Geçiş ve Off-Grid | |
| Şebeke → Off-Grid Geçiş Süresi | < 20 ms |
| Off-Grid Çıkış Gerilim Kararlılığı | ± 2% |
| Off-Grid Frekans Kararlılığı | ± 0.1 Hz |
| Jeneratör Girişi | Evet (otomatik senkronizasyon) |
| Mekanik | |
| Boyutlar (G×D×Y) | 1.800 × 720 × 1.600 mm |
| Ağırlık | ~ 800 kg |
| Koruma Sınıfı | IP55 |
| Montaj Tipi | Zemin montaj, tekerlekli taşıma seçeneği |
| Çevresel Koşullar | |
| Çalışma Sıcaklığı | -20°C ila +50°C |
| Bağıl Nem | 5% – 95% YoB |
| Soğutma | Hava soğutma (akıllı fan) |
| İletişim ve Kullanıcı Arayüzü | |
| Ekran | 7" Renkli dokunmatik LCD |
| Kablolu İletişim | RS485 (Modbus RTU), CAN 2.0B, Ethernet |
| Kablosuz | Wi-Fi (opsiyonel), 4G/LTE (opsiyonel) |
| İzleme Uygulaması | Mobil uygulama + web portal |
| Sertifikasyon | |
| Batarya Güvenliği | IEC 62619 |
| İnvertör Güvenliği | IEC 62109-1/-2 |
| Şebeke Bağlantısı | VDE-AR-N 4105, EN 50549-1/-2 |
| CE / EMC | 2014/30/EU, 2014/35/EU |
| Taşıma | UN 38.3 |
Ürün datasheetleri, yazılım konfigürasyon kılavuzları ve sertifika belgelerine teknik ekibimizden talep edebilirsiniz.
PV sisteminizle entegrasyon analizi, kapasite boyutlandırma ve konfigürasyon danışmanlığı için teknik ekibimizle görüşün.
