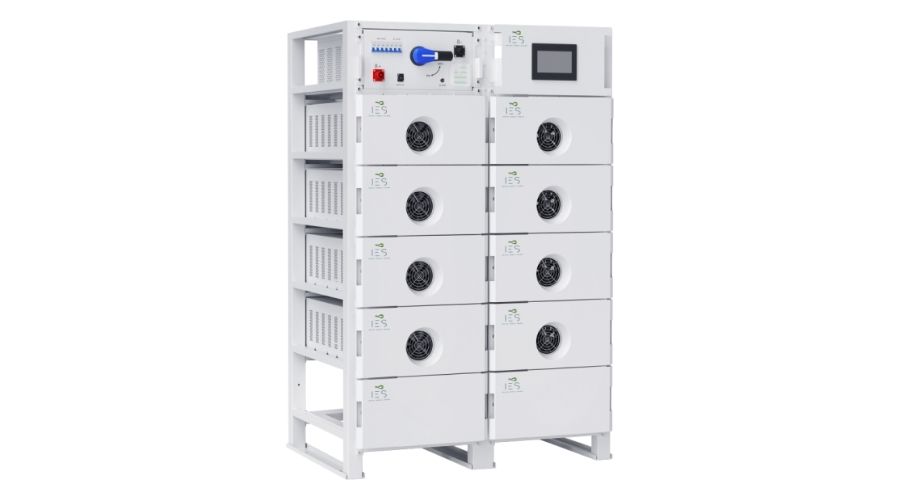

Raf montajlı modüler lityum iyon batarya enerji depolama serileri. 114 kWh'tan 229 kWh'a kadar 9 farklı kapasite seçeneğiyle ticari ve endüstriyel uygulamalar için harici PCS sistemleriyle uyumlu esnek depolama altyapısı.
Commercial R Range, 280Ah ve 314Ah olmak üzere iki farklı hücre kapasitesine dayanan iki ayrı seri içerir. Her iki seri aynı mekanik platform ve elektrik arayüzünü paylaşır; modül sayısı artırılarak kapasite ölçeklenir.
280Ah LFP hücreler üzerine kurulu standart ticari depolama serisi. Modül başına 14.336 kWh, 8 ila 16 modül konfigürasyonu.
314Ah yüksek kapasiteli LFP hücreler ile artırılmış enerji yoğunluğu. Modül başına 16.077 kWh, 8 ila 16 modül konfigürasyonu.
280Ah LFP hücre, 409.6V anma gerilimi, modül başına 14.336 kWh. 8'den 16 modüle kadar kapasite ölçekleme.
Giriş seviyesi 280Ah raf sistemi. Ofis, küçük ticari tesis ve hafif endüstriyel yedek güç uygulamaları için optimize edilmiş başlangıç konfigürasyonu.
9 modül, 280Ah hücre. Hafif ticari ve ofis binalarında enerji maliyeti optimizasyonu ile yedek güç sürekliliği için standart konfigürasyon.
10 modül, 280Ah. Endüstriyel hafif uygulamalar, tesis yedek güç ve küçük ölçekli GES self-consumption projeleri için optimize edilmiş platform.
11 modül, 280Ah. GES entegrasyonu ve tepe yük yönetimi için orta ölçekli C&I tercih. Fatura optimizasyonu ve talep yönetimi uygulamaları.
12 modül, 280Ah. Orta-büyük ticari tesisler için enerji yönetim çözümü. Yük dengeleme, tepe yük yönetimi ve yedek güç sürekliliği.
13 modül, 280Ah. Büyük endüstriyel tesisler ve çoklu bina komplekslerinde enerji sürekliliği, talep yönetimi ve enerji arbitraj stratejileri.
14 modül, 280Ah. 200 kWh eşiğini aşan büyük ölçek konfigürasyonu; veri merkezleri ve kritik endüstriyel güç altyapıları için yüksek kapasiteli platform.
15 modül, 280Ah. Kritik endüstriyel tesisler ve büyük ölçekli veri merkezi yedekleme için yüksek güvenilirlik platformu. Uzun ömürlü hücre seçimi.
16 modül, 280Ah — seri azami konfigürasyonu. Büyük ölçekli C&I ve çoklu tesis projelerinde referans platform. Modüler genişleme ile paralel kurulum imkânı.
314Ah yüksek kapasiteli LFP hücre, 409.6V anma gerilimi, modül başına 16.077 kWh. Aynı platformda daha yüksek enerji yoğunluğu. 8'den 16 modüle kadar kapasite ölçekleme.
8 modül, 314Ah hücre. 280Ah serisine kıyasla aynı raf boyutunda %12 artırılmış enerji kapasitesi. Hafif ticari ve GES self-consumption başlangıç konfigürasyonu.
9 modül, 314Ah. Artırılmış enerji yoğunluğu ile orta ticari depolama. Alan kısıtlı kurulum lokasyonlarında yüksek kapasite gerektiren projeler için tercih edilen model.
10 modül, 314Ah. GES entegrasyonu ve tepe yük yönetimi için yüksek yoğunluklu orta ölçek konfigürasyonu. C&I projelerinde enerji maliyeti azaltma.
11 modül, 314Ah. Büyük ticari tesisler ve endüstriyel kampüsler için yoğun enerji depolama. Talep yönetimi ve yedek güç sürekliliği uygulamaları.
12 modül, 314Ah. Yüksek enerji yoğunluklu orta-büyük konfigürasyon. Kritik altyapı tesisleri ve büyük ticari tesislerde uzun süreli yedek güç imkânı.
13 modül, 314Ah. Veri merkezleri ve kritik endüstriyel tesisler için 200 kWh üstü yüksek kapasiteli güç yönetim platformu. Enerji arbitraj stratejileri için uygundur.
14 modül, 314Ah. Büyük endüstriyel kompleks ve çoklu bina tesislerinde yüksek yoğunluklu enerji depolama. Modüler genişleme ile kolay kapasite artışı.
15 modül, 314Ah. Savunma sanayi, tersane ve büyük fabrika tesisleri için kritik güç altyapısı. Yüksek enerji yoğunluğu ile kompakt kurulum avantajı.
16 modül, 314Ah — 314Ah serisi azami konfigürasyonu. Büyük ölçekli C&I ve endüstriyel kampüslerde en yüksek tek raf kapasitesi. Paralel kurulum ile sınırsız ölçekleme.
Piyasadaki önde gelen PCS/invertör markaları (Huawei, SMA, ABB, Solax, Victron) ile doğrulanmış entegrasyon desteği.
Birden fazla raf sistemi paralel bağlantıyla tek bir PCS'e bağlanabilir. İhtiyaca göre aşamalı kapasite artışı mümkündür.
Her raf biriminde yerleşik çok kademeli BMS bulunur. Hücre, modül ve sistem düzeyinde koruma ve dengeleme aktif olarak çalışır.
İç mekân kurulumuna uygun doğal konveksiyonlu soğutma. Hareket eden parça yok — düşük bakım gereksinimi ve uzun servis ömrü.
Standart 19" raf, zemin standı veya duvara montaj braketi ile kurulabilir. Proje gereksinimine göre konfigurasyon esnekliği.
Tüm R-serisi modeller aynı DC bağlantı arayüzünü kullanır. Mevcut sistemlere entegrasyon ve yerini alan kapasite yükseltme kolaylığı.
Tüm R-serisi modeller için ortak platform parametreleri. Kapasite değeri seçilen modele göre değişir.
| Elektrokimyasal Parametreler | |
| Batarya Kimyası | LiFePO₄ (LFP) — Grade-A Prismatik Hücreler |
| Kapasite Aralığı | 114.688 kWh – 229.376 kWh (9 model) |
| Anma Gerilimi | 409.6 V DC |
| Maks. Şarj Gerilimi | 460 V DC |
| Min. Deşarj Gerilimi | 332 V DC |
| Maksimum Şarj Akımı | 200 A (0.5C ila 1C, modele göre) |
| Maksimum Deşarj Akımı | 200 A (sürekli) |
| Kısa Süreli Deşarj Akımı | 400 A (30 saniye, koruma altında) |
| Deşarj Derinliği (DoD) | ≤ 90% |
| Kendi Kendine Deşarj | < 3% / ay (25°C'de) |
| Ömür ve Dayanım | |
| Döngü Ömrü | ≥ 6.000 döngü @ 80% DoD, 25°C |
| Takvim Ömrü | ≥ 15 yıl (normal çalışma koşullarında) |
| Kapasite Tutma | ≥ 80% (6.000 döngü sonunda) |
| Mekanik Parametreler | |
| Montaj Tipi | 19" Raf montaj, zemin standı veya duvar braketi |
| Batarya Modülü Boyutu | 482.6 × 870 × 88 mm (2U, 19" standart) |
| Raf (Dolap) Yüksekliği | Modele göre değişir (8U – 16U arası konfigürasyon) |
| Raf Ağırlığı | ~ 350 – 700 kg (modele göre) |
| Renk | RAL 7035 Açık Gri (standart) |
| Koruma Sınıfı | IP20 (İç mekân kurulumu için) |
| Çevresel Koşullar | |
| Çalışma Sıcaklığı (Şarj) | 0°C ila +40°C |
| Çalışma Sıcaklığı (Deşarj) | -20°C ila +55°C |
| Depolama Sıcaklığı | -30°C ila +60°C |
| Bağıl Nem | 5% – 95% YoB (yoğuşmasız) |
| Soğutma | Pasif hava soğutma (doğal konveksiyon) |
| BMS İletişim Arayüzleri | |
| BMS İletişim Protokolleri | RS485 (Modbus RTU), CAN 2.0B |
| PCS Entegrasyon | Huawei, SMA, ABB, Solax, Victron ve diğerleri |
| Harici İzleme | Opsiyonel WiFi / Ethernet modülü |
| Güvenlik ve Sertifikasyon | |
| BMS Koruma | Aşırı şarj / deşarj, aşırı akım, kısa devre, aşırı sıcaklık, yalıtım hatası |
| Batarya Güvenliği | IEC 62619:2022 |
| Taşıma Güvenliği | UN 38.3 |
| Avrupa Uygunluğu | CE (2014/30/EU, 2014/35/EU) |
Her model için teknik datasheet, BMS entegrasyon kılavuzu ve sertifika paketine talep üzerine erişim sağlanmaktadır.
Hangi modelin projenize uygun olduğunu ve PCS entegrasyonunu planlamak için mühendislik ekibimizle görüşün.
