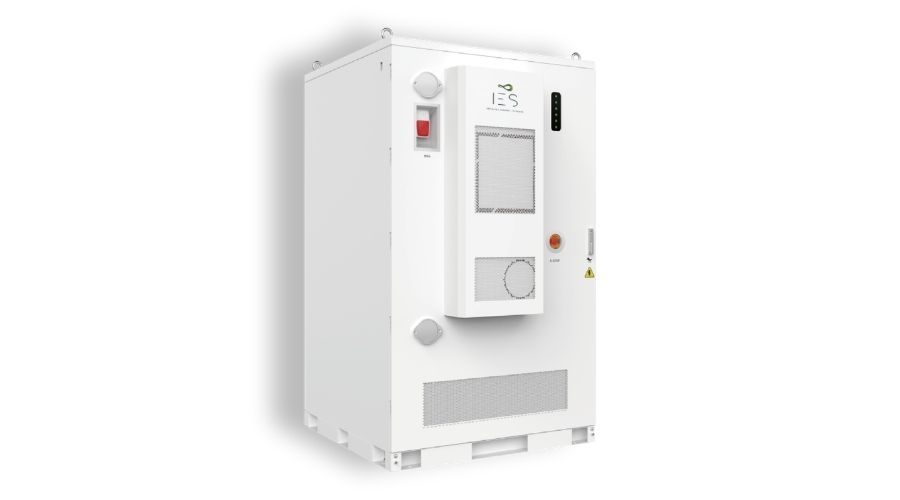

Hava soğutmalı entegre lityum iyon batarya enerji depolama sistemi. Batarya, PCS, BMS ve EMS tek kabinette birleştirilmiş, sahaya hazır ticari ve endüstriyel enerji çözümü.
IES Air Cooled serisinde batarya modülleri, çift yönlü PCS, çok kademeli BMS, enerji yönetim sistemi (EMS) ve hava soğutma altyapısı tek bir endüstriyel kabinette bir araya getirilmiştir.
Bu entegre yaklaşım; kurulum süresini minimuma indirir, sistem bütünleştirme risklerini ortadan kaldırır ve bakım operasyonlarını kolaylaştırır. Tüm bileşenler fabrikada test edilmiş ve kalibre edilmiş olarak teslimat yapılır.
Uygulama Notu: Sistem, üç fazlı 400V AC şebeke bağlantısıyla sahaya bağlanır. Harici MV transformatör gerektirebilir; kapasite genişletme için paralel bağlantı desteklenir.
SİSTEM MİMARİ DİYAGRAMI
Fabrikada ön-entegre edilmiş sistem, sahada yalnızca AC kablo bağlantısı ve komisyon gerektiriyor. Kurulum süresi minimize edilmiştir.
Hücre düzeyinden sistem düzeyine kadar aşırı şarj, derin deşarj, aşırı sıcaklık, kısa devre ve yalıtım hatası koruması aktif olarak çalışır.
Aktif dengeleme algoritması tüm hücrelerin kapasitesini dengeli kullanarak döngü ömrünü ve kapasite tutarlılığını maksimize eder.
Ortam sıcaklığı ve batarya yük durumuna göre adaptif fan hız kontrolü. Anti-yoğuşma ısıtma sistemi düşük sıcaklık koşullarında devreye girer.
Gerçek zamanlı uzak izleme, parametrik kontrol, performans raporlama ve anomali tespiti. Modbus TCP ve Ethernet üzerinden EMS/SCADA entegrasyonu.
Paralel bağlantı desteğiyle başlangıç kapasitesi sahada genişletilebilir. Mevcut elektrik altyapısı korunarak sistem ölçeklenebilir.
Kendi tüketim, tepe kesim, yük değiştirme (time-of-use), yedek güç ve talep yönetimi modları sahaya özel programlanabilir.
Batarya kabininde entegre duman ve ısı sensörleri, aerosol yangın söndürme sistemi ve acil kesme (E-Stop) mekanizması bulunur.
IES 105-221-A serisinin bütünleşik sistem parametreleri. Model bazlı farklı konfigürasyonlar için teknik ekibimizle iletişime geçin.
| Elektrokimyasal Parametreler | |
| Batarya Kimyası | LiFePO₄ (LFP) — A-Grade Hücreler |
| Kullanılabilir Kapasite | 105 kWh (Standart) / 221 kWh (Genişletilmiş) |
| Anma Gerilimi (Batarya) | 614.4 V DC (Standart) / 819.2 V DC (Genişletilmiş) |
| Çalışma Gerilim Aralığı | 512 V – 819 V DC |
| Maksimum Şarj Akımı | 200 A (0.5C) |
| Maksimum Deşarj Akımı | 200 A (0.5C) |
| Deşarj Derinliği (DoD) | ≤ 90% |
| Kendi Kendine Deşarj | < 3% / ay (25°C'de) |
| Ömür ve Dayanım | |
| Döngü Ömrü | ≥ 6.000 döngü @ 80% DoD, 25°C |
| Takvim Ömrü | ≥ 15 yıl (normal çalışma koşullarında) |
| Kapasite Tutma (%) | ≥ 80% (6.000 döngü sonunda) |
| AC Çıkış Parametreleri | |
| Anma Gücü | 50 kW (Tek Kabin) / 100 kW (Çift Kabin) |
| AC Çıkış Gerilimi | 400 V AC ± 5%, Üç Faz |
| AC Frekansı | 50 Hz ± 0.2 Hz |
| Güç Faktörü | 0.99 (Lider/Geri, ayarlanabilir) |
| Toplam Harmonik Bozulma (THDi) | < 3% (anma akımında) |
| Round-trip Verimi | ≥ 87% |
| PCS Verimi (tepe) | ≥ 96.5% |
| Şebeke Bağlantısı | |
| Bağlantı Standardı | EN 50549, VDE-AR-N 4105, TS EN 62116 |
| Grid-forming Modu | Evet (Island / Off-grid desteği) |
| Reaktif Güç Kontrolü | Q(U) ve Q(P) karakteristiği desteklenir |
| Frekans Tepkisi | FCR (Birincil Frekans Kontrolü) desteği |
| Mekanik Parametreler | |
| Boyutlar (G×D×Y) | 2.200 × 850 × 1.950 mm (standart konfigürasyon) |
| Ağırlık | ~ 1.200 kg (tam konfigürasyon) |
| Renk | RAL 7035 (Açık Gri) / özel RAL talep üzerine |
| Koruma Sınıfı | IP55 (IEC 60529) |
| Darbe Koruması | IK08 |
| Çevresel Koşullar | |
| Çalışma Sıcaklığı (Şarj) | 0°C ila +45°C |
| Çalışma Sıcaklığı (Deşarj) | -20°C ila +50°C |
| Depolama Sıcaklığı | -30°C ila +60°C |
| Bağıl Nem | 5% – 95% YoB (yoğuşmasız) |
| İrtifa | ≤ 2.000 m (üzerinde kapasite azaltımı uygulanır) |
| Soğutma Tipi | Zorunlu hava soğutma (akıllı fan kontrolü) |
| Gürültü Seviyesi | ≤ 65 dBA (1 metre mesafede) |
| İletişim Arayüzleri | |
| Birincil İletişim | RS485 (Modbus RTU), CAN 2.0B |
| Ağ İletişimi | Ethernet 10/100 Mbps (Modbus TCP/IP) |
| Opsiyonel | 4G/LTE uzak bağlantı modülü, Wi-Fi |
| I/O | 8× Dijital Giriş, 4× Dijital Çıkış, 2× Analog Giriş |
| Güvenlik ve Koruma | |
| BMS Koruma Seviyeleri | L1 (Hücre), L2 (Modül), L3 (Sistem), L4 (Acil Durum) |
| Yangın Koruma | Dahili duman/ısı sensörü + aerosol yangın söndürücü |
| Acil Durum Kesme | Harici bağlantılı E-Stop butonu |
| Yalıtım İzleme | Sürekli IMD (Yalıtım İzleme Cihazı) |
| Sertifikasyon ve Standartlar | |
| Batarya Güvenliği | IEC 62619:2022, IEC 62620 |
| Taşıma | UN 38.3 (IATA/IMDG uyumlu) |
| Şebeke Bağlantısı | EN 50549-1/-2, VDE-AR-N 4105, TS HD 60364 |
| Elektromanyetik Uyum | CE (EMC Direktifi 2014/30/EU) |
| Düşük Gerilim | CE (LVD Direktifi 2014/35/EU) |
Ürün datasheetleri, kurulum kılavuzları ve sertifika belgelerini talep etmek için teknik ekibimizle iletişime geçin. Proje aşamasına göre NDA kapsamında detaylı teknik paket sağlanabilir.
Kapasite hesaplama, elektrik altyapısı analizi ve sahaya özel konfigürasyon danışmanlığı için mühendislik ekibimizle iletişime geçin.
